Закладные элементы

Закладной элемент служит для передачи нагрузок от устанавливаемой стойки на фундаментный блок, выполняемый, как правило, из бетона. Используются для крепления опор, мачт и др. Тип, габариты, несущая способность фундаментной опоры рассчитываются индивидуально. В зависимости от ветровой нагрузки, глубины промерзания и состава грунта, назначения опоры и др..

Блоки анкерные для опор

Блоки анкерные для опор

№ кат. H, м А, мм Ød, мм Вес, кг
А-1000 1 220 16 10
А-1200 1,2 220 20 15
А-1500 1,5 220 20 20
А-1700 1,7 220 20 22

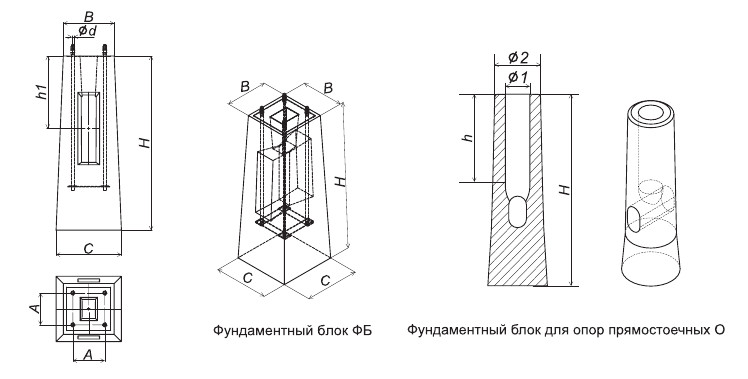

Блоки фундаментные для опор

Блоки фундаментные для опор

Фундаментный блок для опор с фланцевым соединением

№ кат. H, м C, мм B, м A, м Ød, мм H1,мм Вес, кг Высота опоры, м
ФБ-1000 1,0 420 350 220 16 500 375 3-5
ФБ-1200 1,2 450 350 220 20 500 425 5-7
ФБ-1500 1,5 450 350 220 20 500 545 7-9
ФБ-1700 1,7 450 350 220 20 500 625 9-12

Фундаментный блок для опор вкапываемый

№ кат. H, м Ø1, мм Ø2, мм h, мм Масса, кг Высота опоры, м
ФБО-1 940 275 140* 420 125 1-5
ФБО-2 1300 340 180* 580 312 6-10
