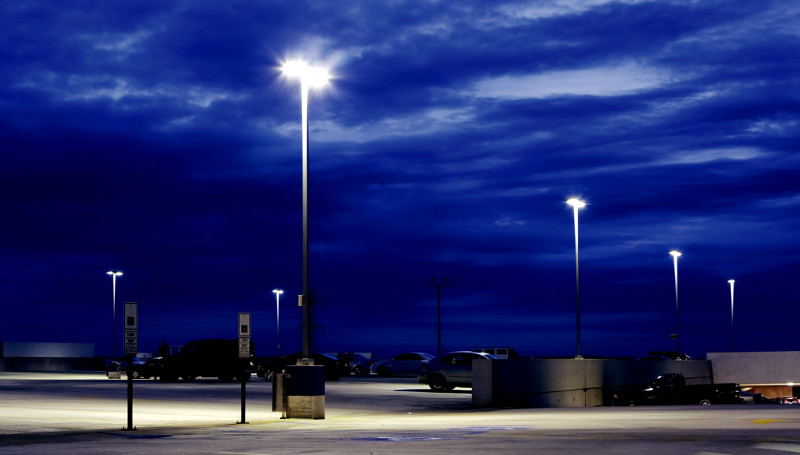

Опоры для освещения дорог, площадей, парковок
Опоры этой серии предназначены для освещения площадей, магистралей, транспортных развязок, мостов, парковок и других объектов.
Опоры могут выполняться по чертежам заказчика.
Особенности конструкции и установки
- Конические опоры изготавливаются из качественного листового металлопроката, что позволяет добиться оптимального сочетания массы опоры и её несущей способности.
- Трубные опоры изготавливаются из трубного проката.
- По способу установки опоры делятся на вкапываемые и фланцевые.
- Вкапываемые опоры устанавливаются в подготовленные котлованы, выравниваются по уровню, подземная часть заливается бетоном.
- Фланцевые опоры устанавливаются на заранее подготовленный фундамент, в состав которого входит закладной элемент.
- Опора и закладной элемент соединяются с помощью фланцевого соединения, что облегчает установку.
На опоры могут устанавливаться съёмные кронштейны для крепления осветительных приборов.

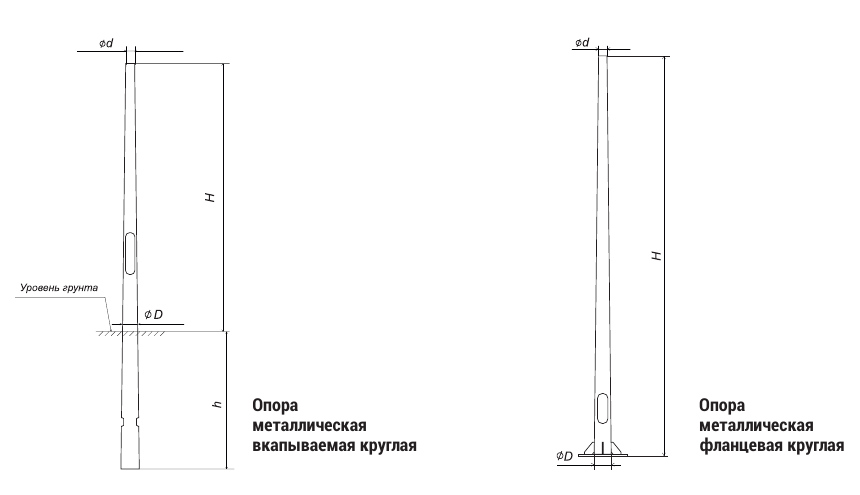

Опора металлическая круглая
Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом.
| № кат. | Высота (H, м) | Вес (кг) | Нижний диаметр ØD, мм | Верхний диаметр Ød, мм | Габаритный размер опорного фланца А, мм | Вкапываемая часть (А, м) | Фундамент | Анкер |
| 110601 | 6,0 | 55,5 | 137 | 65 | 1,2 | |||
| 110651 | 6,5 | 61,0 | 143 | 65 | 1,2 | |||
| 110701 | 7,0 | 70,4 | 149 | 65 | 1,5 | |||
| 110751 | 7,5 | 76,5 | 155 | 65 | 1,5 | |||
| 110801 | 8,0 | 82,8 | 161 | 65 | 1,5 | |||
| 110851 | 8,5 | 92,1 | 167 | 65 | 1,7 | |||
| 110901 | 9,0 | 101,4 | 173 | 65 | 1,7 | |||
| 110951 | 9,5 | 106,1 | 179 | 65 | 1,7 | |||
| 111001 | 10,0 | 111,3 | 185 | 65 | 1,7 | |||
| 110601(ф) | 6,0 | 54,6 | 137 | 65 | 350*350 | ФБ-1200 | А-1200 | |
| 110651(ф) | 6,5 | 59,6 | 143 | 65 | 350*350 | ФБ-1500 | А-1500 | |
| 110701(ф) | 7,0 | 64,8 | 149 | 65 | 350*350 | |||
| 110751(ф) | 7,5 | 70,3 | 155 | 65 | 350*350 | |||
| 110801(ф) | 8,0 | 76,0 | 161 | 65 | 350*350 | |||
| 110851(ф) | 8,5 | 81,9 | 167 | 65 | 350*350 | |||
| 110901(ф) | 9,0 | 88,0 | 173 | 65 | 350*350 | ФБ-1700 | А-1700 | |
| 110951(ф) | 9,5 | 94,3 | 179 | 65 | 350*350 | |||
| 111001(ф) | 10,0 | 100,1 | 185 | 65 | 350*350 |
*ф — Опора металлическая фланцевая

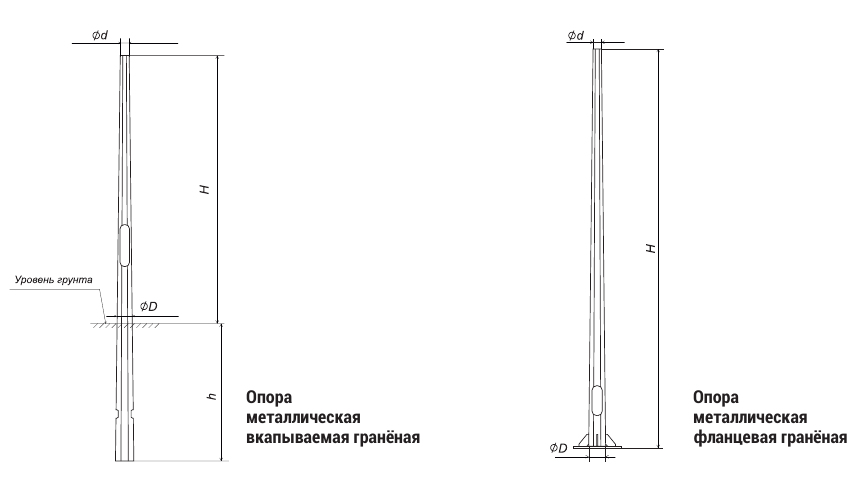

Опора металлическая гранёная
Опоры изготавливаются из листовой стали методом гибки с одним продольным сварным швом.
| № кат. | Высота (H, м) | Вес, кг | Нижний диаметр ØD, мм | Верхний диаметр Ød, мм | Габаритный размер опорного фланца А, мм | Вкапываемая часть (А, м) | Фундамент | Анкер |
| 120601 | 6,0 | 60,4 | 156 | 65 | 1,2 | |||
| 120651 | 6,5 | 64,6 | 156 | 65 | 1,2 | |||
| 120701 | 7,0 | 74,0 | 165 | 65 | 1,5 | |||
| 120751 | 7,5 | 78,3 | 165 | 65 | 1,5 | |||
| 120801 | 8,0 | 82,7 | 165 | 65 | 1,5 | |||
| 120851 | 8,5 | 88,8 | 165 | 65 | 1,7 | |||
| 120901 | 9,0 | 101,4 | 185 | 65 | 1,7 | |||
| 120951 | 9,5 | 106,1 | 185 | 65 | 1,7 | |||
| 121001 | 10,0 | 111,3 | 185 | 65 | 1,7 | |||
| 120601(ф) | 6,0 | 59,8 | 156 | 65 | 350*350 | ФБ-1200 | А-1200 | |
| 120651(ф) | 6,5 | 63,8 | 156 | 65 | 350*350 | ФБ-1500 | А-1500 | |
| 120701(ф) | 7,0 | 70,2 | 165 | 65 | 350*350 | |||
| 120751(ф) | 7,5 | 74,4 | 165 | 65 | 350*350 | |||
| 120801(ф) | 8,0 | 78,6 | 165 | 65 | 350*350 | |||
| 120851(ф) | 8,5 | 82,8 | 165 | 65 | 350*350 | |||
| 120901(ф) | 9,0 | 95,7 | 185 | 65 | 350*350 | ФБ-1700 | А-1700 | |
| 120951(ф) | 9,5 | 100,4 | 185 | 65 | 350*350 | |||
| 121001(ф) | 10,0 | 111,9 | 185 | 65 | 350*350 |
*ф — Опора металлическая фланцевая

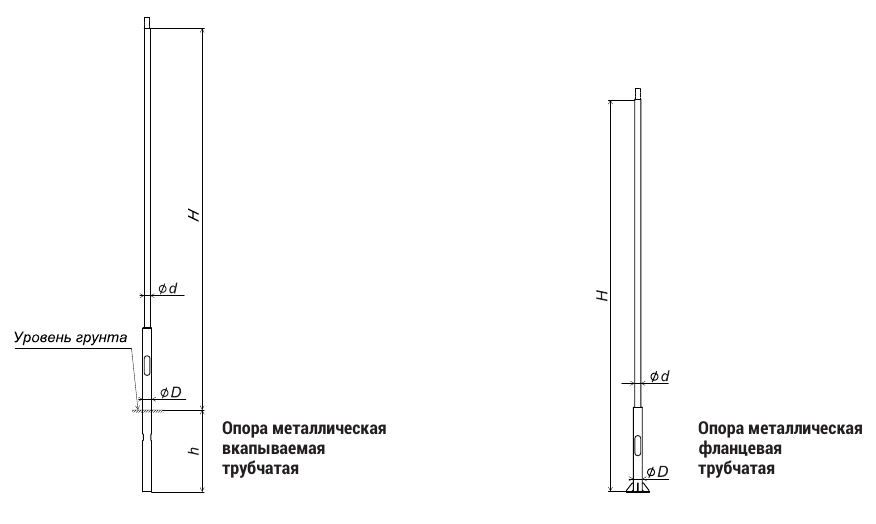

Опора металлическая трубчатая
Опоры изготавливаются из трубного проката.
| № кат. | Высота (H, м) | Вес, кг | Нижний диаметр ØD, мм | Верхний диаметр Ød, мм | Габаритный размер опорного фланца А, мм | Вкапываемая часть (А, м) | Фундамент | Анкер |
| 130601 | 6,0 | 79,7 | 159 | 108 | 1,2 | |||
| 130651 | 6,5 | 84,2 | 159 | 108 | 1,2 | |||
| 130701 | 7,0 | 88,7 | 159 | 108 | 1,5 | |||
| 130751 | 7,5 | 93,2 | 159 | 108 | 1,5 | |||
| 130801 | 8,0 | 97,7 | 159 | 108 | 1,5 | |||
| 130851 | 8,5 | 102,2 | 159 | 108 | 1,5 | |||
| 130901 | 9,0 | 116,9 | 159 | 108 | 1,8 | |||
| 130951 | 9,5 | 121,4 | 159 | 108 | 1,8 | |||
| 131001 | 10,0 | 125,9 | 159 | 108 | 1,8 | |||
| 130601(ф) | 6,0 | 76,0 | 159 | 108 | 350*350 | ФБ-1200 | А-1200 | |
| 130651(ф) | 6,5 | 80,5 | 159 | 108 | 350*350 | ФБ-1500 | А-1500 | |
| 130701(ф) | 7,0 | 85,0 | 159 | 108 | 350*350 | |||
| 130751(ф) | 7,5 | 89,5 | 159 | 108 | 350*350 | |||
| 130801(ф) | 8,0 | 94,0 | 159 | 108 | 350*350 | |||
| 130851(ф) | 8,5 | 98,5 | 159 | 108 | 350*350 | |||
| 130901(ф) | 9,0 | 105,0 | 159 | 108 | 350*350 | ФБ-1700 | А-1700 | |
| 130951(ф) | 9,5 | 109,5 | 159 | 108 | 350*350 | |||
| 131001(ф) | 10,0 | 114,0 | 159 | 108 | 350*350 |
*ф — Опора металлическая фланцевая

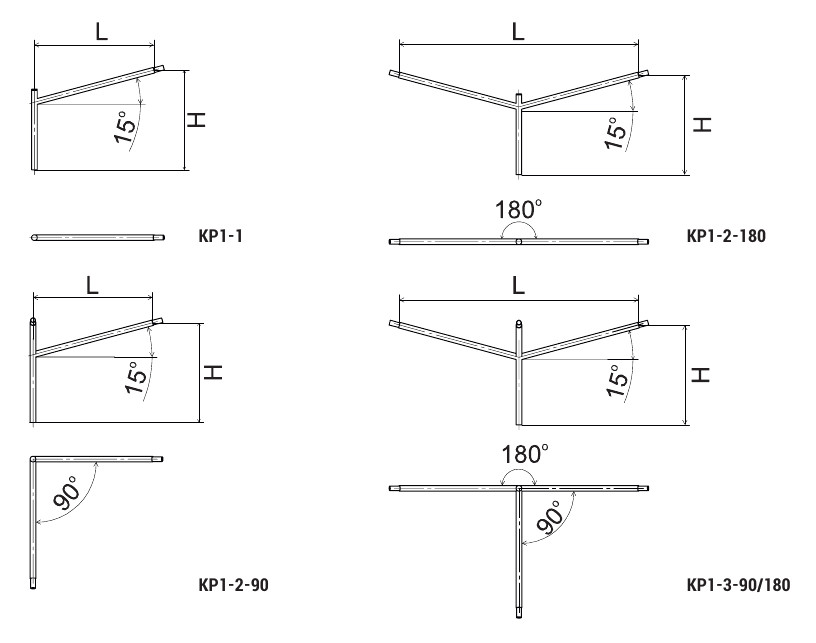

Кронштейны к опорам для дорог, площадей и парковок
Возможно изготовление кронштейнов по индивидуальному заказу любых типоразмеров. Посадочный размер кронштейна зависит от типа и высоты опоры.
| № кат. | Высота кронштейна (Н, м) | Вылет кронштейна (L, м) | Вес |
| КР1-1 | 0,5 | 0,3 | 3,9 |
| КР1-2-180 | 0,5 | 0,6 | 5,7 |
| КР1-2-90 | 0,5 | 0,3 | 5,7 |
| КР1-1 | 1,0 | 1,2 | 8,8 |
| КР1-2-180 | 1,0 | 2,4 | 14,3 |
| КР1-2-90 | 1,0 | 1,2 | 14,3 |
| КР1-3-90/180 | 1,0 | 2,4 | 19,7 |
| КР1-1 | 1,0 | 3,0 | 10,1 |
| КР1-2-180 | 1,0 | 3,0 | 16,7 |
| КР1-2-90 | 1,0 | 1,5 | 16,7 |
| КР1-3-90/180 | 1,0 | 3,0 | 23,4 |

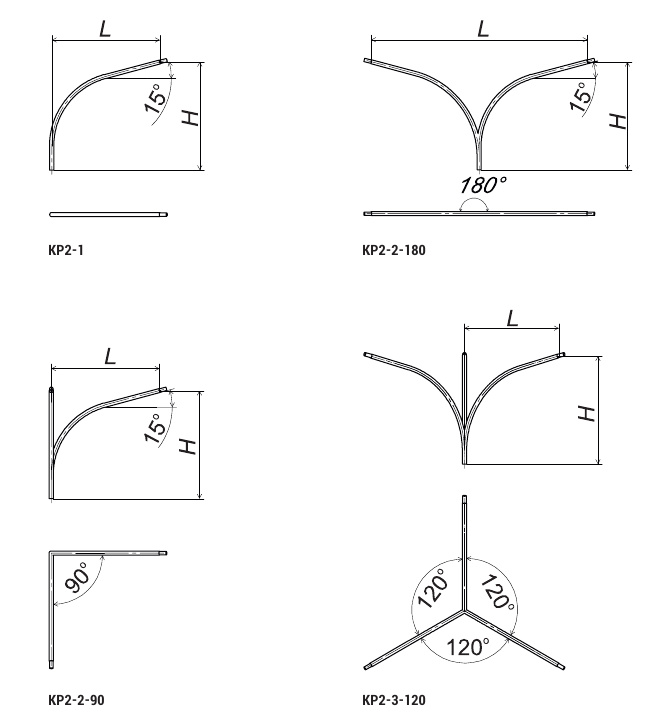

| № кат. | Высота кронштейна (Н, м) | Вылет кронштейна (L, м) | Вес |
| КР2-1 | 1,5 | 1,2 | 9,3 |
| КР2-2-180 | 1,5 | 2,4 | 16,7 |
| КР2-2-90 | 1,5 | 1,2 | 16,6 |
| КР2-3-120 | 1,5 | 1,2 | 24,2 |
| КР2-1 | 1,5 | 1,5 | 10,2 |
| КР2-2-180 | 1,5 | 3,0 | 18,7 |
| КР2-2-90 | 1,5 | 1,5 | 18,7 |
| КР2-3-120 | 1,5 | 1,5 | 27,3 |
